Rumah > Produk > Topkit Tower Crane > Cat Head Top Kit Power Line Tower Crane qtz50 Peralatan keselamatan lift bangunan

Cat Head Top Kit Power Line Tower Crane qtz50 Peralatan keselamatan lift bangunan

Rincian produk

Tempat asal: Cina

Nama merek: HYCM

Sertifikasi: CE, ISO, GOST, CU-TR

Nomor model: QTZ50(5010) Menara Derek

Dokumen: Brosur Produk PDF

Syarat Pembayaran & Pengiriman

Kuantitas min Order: 1

Harga: $33400-34000 per set

Kemasan rincian: Pengepakan telanjang, wadah 3*40'HQ+1*20'GP.

Waktu pengiriman: 10 hari setelah menerima deposit atau LC asal

Syarat-syarat pembayaran: TT, LC

Menyediakan kemampuan: 40 set per bulan

Dapatkan Harga Terbaik
Rincian produk
Menyoroti:
Kondisi:
100% Baru
Aplikasi:
Bangunan dan proyek
Jenis:
Diperbaiki dengan kepala menara
Max. Maks. load memuat:
4 T
Panjang jib:
50 m
Tip. memuat:
1,0 T
Sumber Daya listrik:
380V/50Hz, 220V/60Hz atau sesuai kebutuhan klien
Bagian tiang:
1,6*1,6*2,5 m
Akord utama:
135*10mm (tabung persegi)
Kondisi:
100% Baru
Aplikasi:
Bangunan dan proyek
Jenis:
Diperbaiki dengan kepala menara
Max. Maks. load memuat:
4 T
Panjang jib:
50 m
Tip. memuat:
1,0 T
Sumber Daya listrik:
380V/50Hz, 220V/60Hz atau sesuai kebutuhan klien
Bagian tiang:
1,6*1,6*2,5 m
Akord utama:
135*10mm (tabung persegi)
Deskripsi Produk

Cat Head Top Kit Power Line Tower Crane qtz50 Peralatan keselamatan lift bangunan



Kami menghargai pelanggan kami; Kami menghargai pelanggan kami pelanggan
HYCM-TOWER CRANE Fokus pada produk unggul (menara crane) dan layanan yang sempurna


Parameter kinerja

a. Panjang jib maksimal: 50m
b. Kapasitas angkat maksimal: 4t
c. Kapasitas angkat maksimum di ujung jib: 1,0 t
d. Momentum angkat maksimal: 500 t.m.
e. Tinggi berdiri bebas maksimal: 30m

f. Tinggi kerja maksimum derek berlabuh: 120m
g. Jenis derek menara: tipe pendakian sisi luar / tipe pendakian bagian dalam dan tipe mobile


Spesifikasi

ModelQTZ50 (5010) Crane Menara
JenisTopkit / Kepala Kucing
Radius kerja (m)50
Kapasitas beban maksimum (T)4
Beban ujung (T)1.0
Ketinggian berdiri bebas (m)29
Maks. Ketinggian dengan anchorage (m)120
Dimensi bagian tiang (m)1.6x1.6x2.5, Square 135 × 10mm

Mekanisme Angkat


Kecepatan (m/menit)

(a=2) 64.15/32.57/7.0
(a=4) 32.14/15.60/3.5

Kekuatan motor (kw)Percayalah kepada Allah, 5/15

Mekanisme Swing


Kecepatan (r/menit)0.70/0.35
Kekuatan motor (kw)3.7

Mekanisme Trolleying


Kecepatan (m/menit)38.6/25.2
Kekuatan motor (kw)2.2/1.5

Sistem Jacking-up


Kecepatan (m/menit)0.4
Kekuatan motor (kw)4
Kekuatan total (kw)24.9
Sumber Daya380V/50Hz atau sesuai kebutuhan klien


Beberapa bagian
1. Kran menara pendakian eksternal diikat ke tanah pada dasar beton.
2. Dasar kemudian diikat ke tiang yang memberikan crane tingginya.
3Selanjutnya tiang dipasang pada unit geser yang memungkinkan crane untuk berputar.
4Di atas unit berputar ada tiga bagian utama yaitu: jib horizontal panjang, counter-jib yang lebih pendek, dan kepala menara.
5. jib horizontal panjang adalah bagian dari crane yang membawa beban.
6Counter-jib membawa counterweight, biasanya dari blok beton, sementara jib menggantung beban ke dan dari pusat derek.
7Operator derek duduk di kabin di bagian atas menara atau mengendalikan derek dengan remote control radio dari tanah.Dalam kasus pertama kabin operator yang paling biasanya terletak di bagian atas menara yang melekat pada turntable, tapi bisa dipasang di jib, atau setengah jalan ke bawah menara.
8Hook pengangkat dioperasikan oleh operator derek menggunakan motor listrik untuk memanipulasi kabel tali kawat melalui sistem bundaran.
9Hook terletak di lengan horizontal panjang untuk mengangkat beban yang juga berisi motornya.

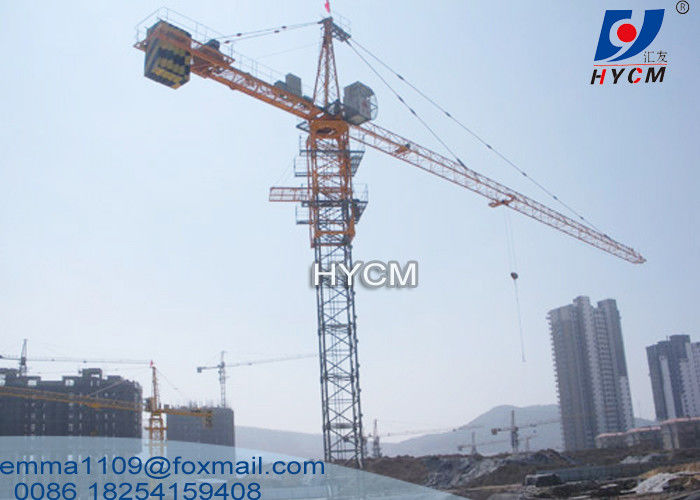

Foto-foto
Cat Head Top Kit Power Line Tower Crane qtz50 Peralatan keselamatan lift bangunan 0Cat Head Top Kit Power Line Tower Crane qtz50 Peralatan keselamatan lift bangunan 1
