Menyoroti:

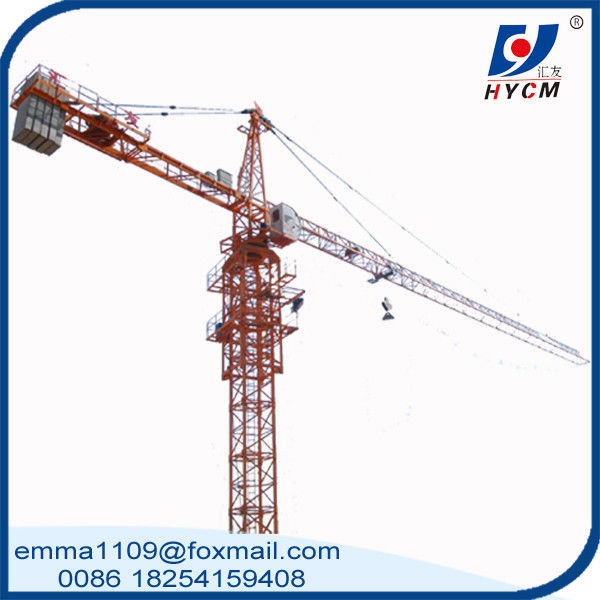

Crane Menara Kecil TC3508 2.5T Max.Load 35m Jib Boom Mini Crane
Pameter Pendek
1. Model: QTZ25 ((TC3508) Topkit Tower Crane
2Jenis: pendakian tetap dan eksternal
3. panjang jib: 35m
4. beban ujung: 0,8t
5. maksimum. muat:2.5t
Fitur Teknis
1) Spesifikasi teknis lanjutan:
Max. Radius adalah 35m, ketinggian statis adalah 25m, dapat mencapai hingga max. ketinggian 60m dengan menambahkan bagian tiang dan jangkar / perangkat ikatan.
2) Ini Small Tower Crane / Mini Tower Crane digunakan untuk konstruksi bangunan tingkat rendah, biasanya 4-10 tempat tidur.
3) Ia mengadopsi bentuk yang indah yang diterima secara internasional.
4) Kecepatan kerja yang tinggi dan kinerja regulasi kecepatan yang sangat baik.
5) Kabin / ruang operasi dipasang secara independen secara eksternal dengan visi yang baik dan ruang yang luas.
6) Dilengkapi dengan peralatan keamanan lengkap untuk memastikan kondisi kerja yang dapat diandalkan dari crane menara.
Spesifikasi
| Nominal Moment Angkat (KN.M) |
250 |
| Maks. Beban Angkat (t) |
2.5 |
| Beban ujung (t) |
0.8 |
| Maks. Ketinggian Angkat (m) |
80 |
| Ketinggian berdiri bebas (m) |
25 |
| Panjang tali (m) |
200 |
| Span (m) |
35 |
| Jarak kerja (m) |
3 sampai 35 |
| Kecepatan putar (r/menit) |
0.6/0.3 |
| Kekerapan buang air kecil troli (m/menit) |
30/20 |
| Kecepatan jack-up (m/menit) |
0.67 |
| Panjang jib counter (m) |
9 |
| Sumber daya listrik |
380V/50Hz atau sesuai dengan kebutuhan klien |
| Kapasitas daya (kw) |
11 |
| Kotak saklar listrik |
Schneider |
| Kecepatan angkat (m/menit) |
30/15 46/23.5 |
| Bahan utama (mm) |
125 * 10 / baja sudut /Q235B |
| Bagian mast (m) |
1.5*1.5*2.2 |
|
Bagian opsional
(jika Anda membutuhkannya, harap beri tahu saya sebelumnya)
|
1) Anemometer
2) AC di kabin
3) Kotak blok
4) Kontrol jarak jauh
5) Kontrol VFD
|
Beberapa bagian
1. Kran menara pendakian eksternal diikat ke tanah pada dasar beton.
2. Dasar kemudian diikat ke tiang yang memberikan crane tingginya.
3Selanjutnya tiang dipasang pada unit geser yang memungkinkan crane untuk berputar.
4Di atas unit berputar ada tiga bagian utama yaitu: jib horizontal panjang, counter-jib yang lebih pendek, dan kepala menara.
5. jib horizontal panjang adalah bagian dari crane yang membawa beban.
6Counter-jib membawa counterweight, biasanya dari blok beton, sementara jib menggantung beban ke dan dari pusat derek.
7Operator derek duduk di kabin di bagian atas menara atau mengendalikan derek dengan remote control radio dari tanah.Dalam kasus pertama kabin operator yang paling biasanya terletak di bagian atas menara yang melekat pada turntable, tapi bisa dipasang di jib, atau setengah jalan ke bawah menara.
8Hook pengangkat dioperasikan oleh operator derek menggunakan motor listrik untuk memanipulasi kabel tali kawat melalui sistem bundaran.
9Hook terletak di lengan horizontal panjang untuk mengangkat beban yang juga berisi motornya.
Foto-foto
